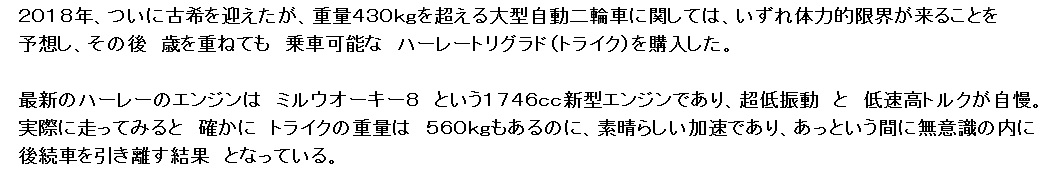

２０１２年６月１２日 普通二輪に引き続き大型自動二輪免許 を取得。 高校時代からの長年の夢である 『ハーレー ダビッドソン ROADKING』 （１６８９CC・重量３６８ｋｇ・アクセル電子制御・FI・ABS付）を入手。 ２０１６年２月、ついにハーレーツアラー最高峰の一つであるウルトラ・ リミテッドローを購入。足付き不足にて通常のウルトラリミテッドは諦め。 （１６８９CC・重量４３０ｋｇ・水冷ツインクールド・アクセル＆クラッチ油圧） ●７０歳を目前にハーレーのトリグライド（３輪のトライク）を入手。● ミルウォーキー８エンジン（１７４６ｃｃ） 採用で低振動高トルク：快適 |
 |
| 2015/5/15 ロードキングFLHR外観 | ７３歳になった筆者の近況報告。（２０２２年１月改定） | １６８９ｃｃ 重量３６８Kg |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| ロードキングにLED取付 Ｙｏｕｔｕｂｅ |
ヘルメット内強制換気 Ｙｏｕｔｕｂｅ |
超重量ハーレー起こし装置 １２Ｖ電動Ｙｏｕｔｕｂｅ |
ハーレー結露防止工夫 Ｙｏｕｔｕｂｅ |
音楽をハーレースピーカーから聞く Ｙｏｕｔｕｂｅ |
●上記最新のハーレー写真最下部にはｙｏｕｔｕｂｅへのリンクを貼っているがすべて独自検討で実現した大型ハーレー改善内容●
２０１６年２月、保有していたハーレーロードキングとは別に、ハーレーウルトラリミテッドローを入手した。
エンジンは １７００ｃｃ。 ツインクールドというエンジンのシリンダーヘッド部は水で冷やす方式である。
その写真を上記表の下段２列に掲載している。重量は約４５０ｋｇ。流石に倒すと一人で起すのが大変。
（非力な老人や女性が、大型ハーレーでタチゴケし周囲に助けてくれる人がいない想定で上記ｙｏｕｔｕｂｅでは
１２Ｖハーレー電源につなげる電動ジャッキにて、自動的にハーレーが起こせる楽々装置を紹介。）
【具体的な動画：上のハーレーウルトラ写真下にyoutubeへのリンク有 ２０１９年０５月０９日追記】
-----------------------------------------------------------------------------------------------------------------------
【ハーレーウルトラリミテッド２輪車からハーレートリグライド３輪車への変更】
 |
 |
 |
 |
 |
 |
 |
 |
 |

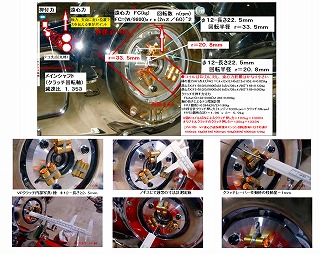

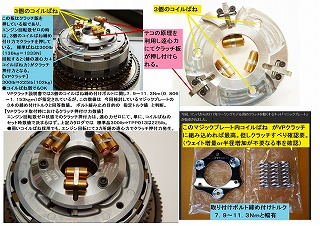

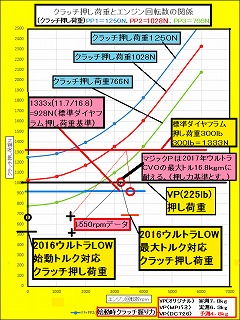

ハーレーウルトラ油圧クラッチ方式のレバー握り荷重軽減検討結果（圧縮コイルばね＋遠心クラッチ併用検討）２０１７年３月検討
| 以下は現状趣味ではなく、約４０年(1972～2011)の間に習得してきた技術ＨＰ本文です。 |
| 本資料は非公開につき、如何なるコピー及びリンクも不許可。 （当該ＨＰの閲覧を希望される方は、ご自身と紹介者に関する情報を下方メールアドレスより送付ください。） |
| 『ＳＰＨ粒子法による最新構造解析の現状』講演時紹介事例概要（適用会社名記載有） ①粒子法解析の特徴と代表的解析例：落下衝撃解析、クラック解析、粉体解析 ②塑性加工解析・その他の応用：プレス加工、鍛造加工、組織解析、連成解析 |
| １． 信頼性工学関連 | ２． 強度解析（含む疲労強度） | ３． 振動課題・固有値計算 |
| ４． 電動機関係計算 | ５． 熱・温度解析事例 | ６． 流れ解析・回路網計算 |
| ７． 冷熱機器関係課題 | ８． 騒音シミュレーション | ９． ＡＮＳＹＳ／ＥＤ計算事例 |
| １０．最新専門書籍、セミナ情報 | １１．その他一般資料 | １２．予備（空き） |
| １３．汎用ＣＡＥ解析事例 | １４．有限要素法理論 | １５．各種計測技術 |
 |
パソコンによる各種設計検討ツール |
 |
 |
理論適用ＥＸＣＥＬマクロを含む |  |
製品信頼性検討理論ＥＸＣＥＬ |
実測結果⇒安全率検討シート |
有限個数試料加速試験 |
ＯＣ曲線(検査特性曲線） |
抜取検査時信頼度確認個数検討 |
信頼度の推定と立証 |
長期信頼性机上検討ＥＸＣＥＬ |
累積分布関数推定方法 |
ワイブル則適用加速試験条件 |
抜取検査(幾何、二項、ポアッソン） |
信頼性立証試験 |
信頼性検証ロジック（正規分布） |
少数試験片の信頼度向上検討手法 |
信頼度＆信頼水準⇒等価平均信頼度 |
二母数ワイブルα、βの影響 |
ＤＦＳＳ（シックスシグマ） |
連続型分布データ信頼性関数 |
信頼性工学専門用語 |
各種単位換算一覧表 (y)Unit Transfer |
最新各種技術個人学習用資料 (z)New Technology |
オーステナイトSUSと銅ロウ特性 (aa)SUS316 + Copper |
複数ねじり素線の温度試計算 (v)Temp Calc of Wires |
（ＳＵＳ＋銅材）発生熱応力 (w)Heat Stress of SUS with Copper |
最新冷媒特性いろいろ (x)Specification of REIBAI |
連通管圧力変化計算 (s)Transient Pressure of Duct |
各種素材の回転曲げ疲労強度 (t)Fatigue Strength of Materials |
板厚変化時の疲労強度検討 (u)Fatigue Strength vs Thickness |
熱放射から等価熱伝達への変換 (p)Heat Transfer to Radiation |
単純温度解析回路網マクロ (q)Temp analysis for simple model |
過渡温度解析モデル (r)Temp Trangitional Analysis |
仕切り弁基礎的動作 (m)Four way valve |
|
三重閉ループ流れ（昇圧機有） (0)Triple loop flow with pump |
|
ルンゲクッタ常微分方程式 |
二階線形常微分方程式 (k)Runge-Kutta(2nd) |
一階線形常微分方程式 (L)Runge-Kutta(1st) |
| 汎用常微分方程式 (g)Runge-Kutta (multipurpose) |
三階線形常微分方程式 (h)Runge-Kutta(3rd) |
一階二階常微分方程式 (i)Runge-Kutta(1st & 2nd) |
| リンク機構検討ツール (d)Simulation of Link construction |
圧力差検討ＥＸＣＥＬ (e)Calculation of pressure effect |
物体落下時基礎理論 (f)Dropping of mass |
|
ギャップ保有系の過渡伝達トルク |
連通管給油系過渡油面変化 |
偏芯穴を有する平板の応力集中係数 (c)Stress concentrate factor for flat bar with hole |
|
冷媒サイクルの移動方向説明図 |
シェル＆チューブ型番選定マクロ |
分配器環状噴霧流計算ＥＸＣＥＬ (3)Annular dispersed flow in the Distributor |
|
多点バネ支持軸危険速度ＥＸＣＥＬ |
多質点ねじり固有値計算ＥＸＣＥＬ
|
多質点過渡伝達トルク計算EXCEL |
|
中空円板リベット結合検討EXCEL
|
回転円板圧力作用円板ＥＸＣＥＬ |
消音マフラー設計EXCELマクロ
|
|
各種サイレンサ設計EXCLEマクロ |
ＦＦＴ測定結果ビジブル化EXCEL |
騒音検討用ＥＸＣＥＬ |
|
シェル＆チューブ固有値計算 |
疲労強度検討ＥＸＣＥＬ(Langer） |
各種ＧＤ２計算用ＥＸＣＥＬ |
|
すべり軸受特性計算EXCELマクロ |
高速走行電車トンネル過渡時マクロ |
軸流送風機設計ＥＸＣＥＬ |
|
単相誘導電動機過渡EXCELマクロ |
三相誘導電動機過渡EXCELマクロ |
三相誘導電動機定常解析EXCEL |
| 電動機固定子電磁力ＥＸＣＥＬ (22)Magnetic force of Stator |
電磁騒音予想ＥＸＣＥＬ (23)Estimation of magnetic noise for IM |
軸電圧(静電容量）計算ＥＸＣＥＬ (24)Voltage of rotor shaft with Capacitor |
|
二重ループ流れ解析EXCELマクロ |
多重閉ループ流解析EXCELマクロ |
レシプロ始動過渡EXCELマクロ |
| 汎用多重閉ループ流EXCELマクロ (28)Air flow analysis with variable loops |
２質点ーバネ系連成ＥＸＣＥＬ (29)Response of two mass & spring model |
円柱周りカルマン渦EXCEL (30)Vortex arround a cylinder |
| 円筒の焼きバメ検討ＥＸＣＥＬ (31)Stress calc of assembling two cylinders |
各種流体の物性値計算ＥＸＣＥＬ (32)Specification of liquid(Air,Water,R22) |
高温ガス用熱交換器設計EXCEL (33)Design of HEX for higher temperature air |
| 吊り手設計検討用ＥＸＣＥＬ (34)Design of lifting device |
多翼送風機羽根応力計算ＥＸＣＥＬ (35)Stress calculation of multi-vane fan |
一重壁、二重壁遮音検討EXCEL (36)Mass Law(sound insulation) |
| 多元連立一次方程式ＥＸＣＥＬ (37)Solver for Multi-Equation |
段付軸の切欠係数計算ＥＸＣＥＬ (38)Calculation of Fatigue factor of shaft |
オリフィス設計検討用ＥＸＣＥＬ (39)Design of Orifice |
| トラック走行時振動EXCEL (40)Effect of road condition |
ヘルツの接触応力計算ＥＸＣＥＬ (41)Hertz's theory |
高層ビルダストシューテイング (42)Dust shooting system |
| 計測データＦＦＴ分析ＥＸＣＥＬ (43)FFT analysis tool by Excel |
マスーバネ系固有値計算ＥＸＣＥＬ (44)Jacobi EIGEN VALUE |
サイン軸トルク応答計算EXCEL (45)Shaft torque calculation |
| 冷却装置用送風機特性換算EXCEL (46)Calculation of specification of fan |
自動車台座併進回転運動ＥＸＣＥＬ (47)Movement of Car |
車体側位置温度概算ＥＸＣＥＬ (48)Calculation of temperature of car window |
| 導線固有値と作用荷重影響EXCEL (49)agnetic force on a conducting wire |
累積疲労余寿命検討ＥＸＣＥＬ (50)Cumulative fatigue estimation |
オイルホイップ理論説明EXCEL (51)heory of Oil whip |
| バネ支持構造固有値計算ＥＸＣＥL (52)Eigen value of mass supporting by spring |
密閉装置漏れ簡易測定ＥＸＣＥＬ (53)Leak air Volume estimation |
遠心送風機設計理論ＥＸＣＥＬ (54)Design of centrifugal fan |
| 低サイクル疲労寿命検討ＥＸＣＥＬ (55)Low Cycle Fatigue Simulation |
軸封ラビリンス理論検討 (56)Theory of Labylins seal |
単純管路網理論ＥＸＣＥＬ (57)Net works for air flow |
| 大規模自由流体管路網ＥＸＣＥＬ (58)Air flow of large scale net works |
合流分岐配管の圧損計算ＥＸＣＥＬ (59)Pressure Loss of connecting Pipe |
各種ゲーム機器支持構造検討 (60)Supporting devices for game machine |
| 衝撃荷重の作用する梁の変位計算 (61)Impact load on a simple beam |
送風機低騒音化（比騒音）ＥＸＣＥＬ (62)Design of low noise fan |
歪ゲージ主応力計算ＥＸＣＥＬ (63)Calculation of stress by gauge |
| ストップホール亀裂進展ＥＸＣＥＬ (64)Stop hole design by K value |
電磁弁急開時過渡計算ＥＸＣＥＬ (65)Transient analysis of magnetic balve |
連通パイプ過渡計算ＥＸＣＥＬ (66)Transient pressure of double pipes |
| 基礎への伝達力計算ＥＸＣＥＬ (67)Design of supporting spring |
機器基礎固有値計算ＥＸＣＥＬ (68)Eigen value of foundation |
真空引過渡シミュレーションEXCEL (69)Simulation of vaccume for machine |
| 内外気条件結露発生検討ＥＸＣＥＬ (70)Simulation of dewdrop |
連通パイプ過渡圧力変化解析 (71)Transient pressure in a pipe |
小規模流体管網ＥＸＣＥＬ (72)Air Flow network for small net |
|
電気回路有限要素法EXCELマクロ |
温度解析有限要素法EXCELマクロ |
単純梁有限要素法EXCELマクロ |
| ゴンドラ周囲の流れ（その１） (76)Air flow anslysis of gondola |
ゴンドラ周囲の流れ（その２） (77)Air flow analysis of gondola |
現状規格採用作用風荷重 (78)Air force because of Wind |
|
誘導電動機始動時特性(PSIM） |
ＣＲＬ回路特性計算（ＳＰＩＣＥ） |
汎用流れ解析ツール(LNS) (81)Air flow analysis tool |
| ＡＮＳＹＳ（接続ダクト３Ｄ流れ解析） (82)3D air-flow analysis by Ansys/ED |
ＡＮＳＹＳ（ユニット内３Ｄ流れ解析） (83)Air-flow analysis of Cooling unit by Ansys/ED |
Ｍｒ．Ｓｔｒｅａｍ計算事例 (84)Air-flow analysis by Mr.Stream(Free software) |
| ＡＮＳＹＳ（膨張弁軸対称解析） (85)Axi-symmetric analysis by Ansys/ED |
ＡＮＳＹＳ（送風機サイクリック解析） (86)Stress analysis of cyclic model with Ansys/ED |
ＡＮＳＹＳ（ダクト変形解析） (87)Deformation of Duct by Ansys/ED |
| ＡＮＳＹＳ（リベット穴部静解析） (88)Stress analysis of Hole of thin plate |
ＡＮＳＹＳ（ギヤー接触部静解析） (89)Deformation of Gear by Ansys/ED |
ＡＮＳＹＳ（台板静解析） (90)Static stress analysis of pedestal by Ansys/ED |
| ＡＮＳＹＳ（ファン固有値） (91)Eigenvalue analysis of fan by Ansys/ED |
AＮＳＹＳ（高速羽根車固有値解析） (92)Eigenvalue analysis of wheel with shaft |
ＡＮＳＹＳ（磁界解析実施事例） (93)Magnetical analysis of Coil by Ansys/ED |
| ＡＮＳＹＳ（サイトフロ漏検討） (94)Deformation of sightflow by Ansys/ED |
ＡＮＳＹＳ（構造物枠吊手静解析） (95)Stress analysis of Frame by Ansys/ED |
ＡＮＳＹＳ（ダクト熱応力解析） (96)Theramal stress analysis of Duct by Ansys/ED |
| ＡＮＳＹＳ(サーキュレーション） (97)Circulation of 2D flow model by Ansys/ED |
ANSYS(Uボルト吊り手） (98)Stress analysis of U-Bolt by Ansys/ED |
ANSYS(新吊り手構造案） (99)Stress analysis of ARM by Ansys/ED |
| ANSYS（非線形超弾性接触解析） (100)Non-linear analysis of Rubber |
ＡＮＳＹＳ（油バネ支持軸系危険速度） (101)Eigenvalue analysis of shaft supported with OIL |
ANSYS(線形解析と非線形解析） (102)Comparison of Result(Linear and non-linear) |
ＡＮＳＹＳ（集塵装置２次元流れ） (103)2D-Flow for Dust Collecting device |
ＡＮＳＹＳ（スピーカー振動応答） (104)Dynamic Analysis of Cone Speaker |
ＡＮＳＹＳ（誘導コイル固有値） (105)EigenValue analysis of Induction Coil |
ＡＮＳＹＳ（コンデンサ強度解析） (106)Stress Analysis of Capacitance |
ＡＮＳＹＳ（平板支持部と反力値） (107)Reaction Force about Position |
ＡＮＳＹＳ（三重構造梁応力値） (108)Stress Analysis of Plate |
