電気・熱・ばね系課題における剛性式比較一覧（全部同じ式）
| 項目 | 電気抵抗網 | 熱伝導 | 熱伝達 | ばね系 |
| 変位 | Ｖ（電圧） | θ（温度） | θ（温度） | Ｘ（変位） |
| 剛性 | １／Ｒ | λＳ／ｔ | ｈＳ | Ｋ |
| 外力 | Ｉ（電流） | Ｑ（熱量） | Ｑ（熱量） | Ｆ（力） |
| 要素 | Ｉ＝（Ｖｉ−Ｖｊ）／Ｒ | Ｑ＝λＳ（Ｔｉ−Ｔｊ）／ｔ | Ｑ＝ｈＳ（Ｔｉ−Ｔｊ） | Ｆ＝Ｋ（Ｘｉ−Ｘｊ） |
有限要素法 ＣＡＥと材力へ 電気回路網事例 温度解析網事例 境界条件 ＣＡＥイントロ 解析事例一覧表 ＣＡＥ表紙 計測表紙

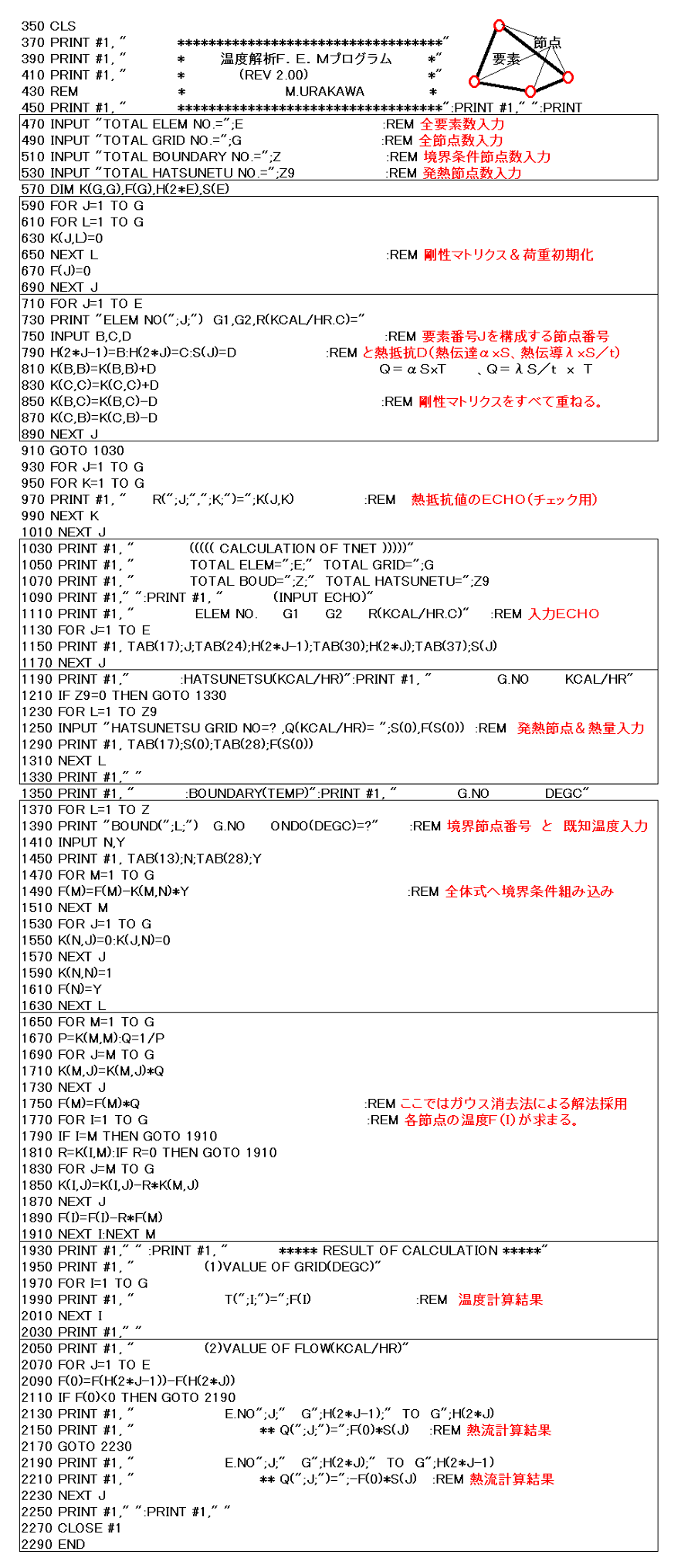

| 簡単な有限要素法解析プログラム事例 （バネ系Ｆ=Ｋ*Ｘ、温度解析Ｑ＝Ｋ＊ｔ、電気回路Ｖ＝Ｉ＊Ｒ） |
|
| 項目 | 電気抵抗網 | 熱伝導 | 熱伝達 | ばね系 |
| 変位 | Ｖ（電圧） | θ（温度） | θ（温度） | Ｘ（変位） |
| 剛性 | １／Ｒ | λＳ／ｔ | ｈＳ | Ｋ |
| 外力 | Ｉ（電流） | Ｑ（熱量） | Ｑ（熱量） | Ｆ（力） |
| 要素 | Ｉ＝（Ｖｉ−Ｖｊ）／Ｒ | Ｑ＝λＳ（Ｔｉ−Ｔｊ）／ｔ | Ｑ＝ｈＳ（Ｔｉ−Ｔｊ） | Ｆ＝Ｋ（Ｘｉ−Ｘｊ） |
